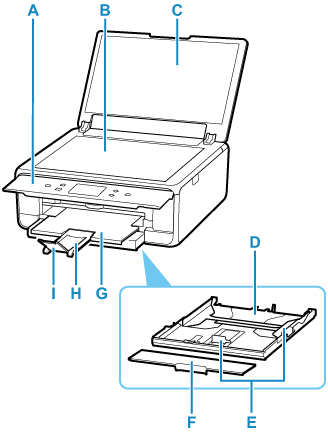

Vedere din faţă

A: Panou de operare

Utilizaţi-l pentru a modifica setările imprimantei sau pentru a opera imprimanta.

• Panoul de operare

B: Geam plat

Încărcaţi documentul original aici.

C: Capac pentru documente

Deschideţi pentru a încărca un document original pe geamul plat.

D: Casetă

Încărcaţi hârtie simplă de dimensiuni A4, B5, A5 sau Letter în casetă şi introduceţi-o în imprimantă.

• Încărcarea hârtiei în casetă

E: Ghidaje pentru hârtie

Aliniaţi-le cu laturile din dreapta/din stânga/din faţă ale stivei de hârtie.

F: Capacul casetei

Detaşaţi-l pentru a încărca hârtie în casetă.

G: Tavă de ieşire a hârtiei

Hârtia imprimată este evacuată. Trageţi-o în afară înainte de imprimare.

H: Suport de ieşire a hârtiei

Extindeţi pentru a susţine hârtia evacuată.

I: Extensia tăvii de ieşire

Deschideţi pentru a accepta hârtia evacuată.

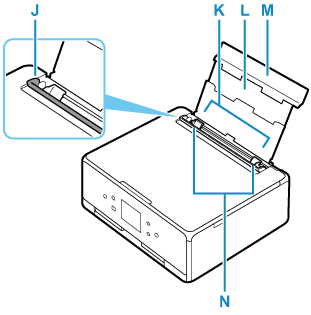

J: Capacul fantei de alimentare

Previne căderea oricărui obiect în fanta de alimentare.

Deschideţi-l pentru a glisa ghidajele pentru hârtie şi închideţi-l înainte de imprimare.

K: Tava din spate

Încărcaţi hârtia aici. Două sau mai multe foi de aceeaşi dimensiune şi de acelaşi tip de hârtie pot fi încărcate simultan şi preluate automat una câte una.

• Încărcarea hârtiei în tava din spate
• Încărcarea plicurilor în tava din spate

L: Suportul pentru hârtie

Extindeţi pentru a încărca hârtie în tava din spate.

M: Capacul tăvii din spate

Deschideţi pentru a încărca hârtia în tava din spate.

N: Ghidaje pentru hârtie

Aliniaţi-le cu ambele laturi ale stivei de hârtie.
